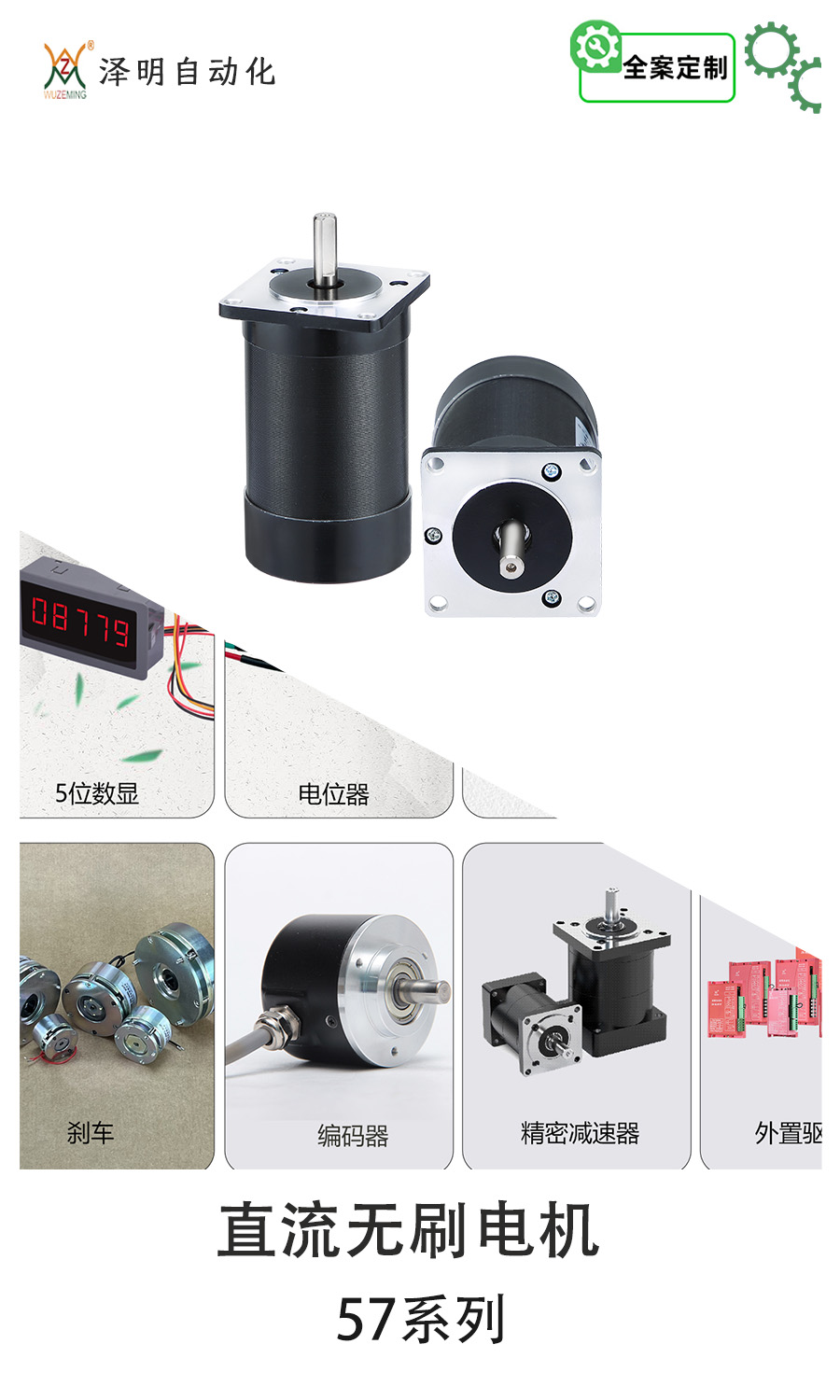

57型直流无刷电机系列

简短描述:

◆42-130mm全系列直流无刷电机;

◆可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速;

◆效率高,无励磁损耗和碳刷损耗;

◆体积小、重量轻、出力大;

◆启动转矩大,启动电流小;

◆调速范围广,过载能力强;

◆软启软停、制动特性好



icon icon

产品详情

下载

产品关键词

Electrical Specifications(技术数据):

型号(Motor Model

57BL4524

57BL5524

57BL7524

57BL9524

57BL11524

极数(Number of Phases


4

4

4

4

4

电压( voltage)

VDC

24

24

24

24

24

额定转速(Rated speed)

rpm

3000

3000

3000

3000

3000

额定转矩(Rated torque)

N.m

0.055

0.11

0.22

0.33

0.44

额定电流(Rated current)

Amps.

1.16

2.4

4.8

6.6

8.6

额定功率(Rated power)

Watt.

17

35

70

105

140

峰值转距(Max torque

N.m

0.165

0.33

0.66

0.99

1.32

转矩常数(Torque constant)

N.m/Amps.

0.052

0.06

0.06

0.063

0.063

反电势常数(Back EMF)

V/Krpm

4

4.22

4.27

4.27

4.29

转子惯量(Rotor inertia)

Kg.mm2

3.2

7.5

11.9

17.3

23

机身长L

mm

45

55

75

95

115

重量(Weight)

Kg

0.33

0.44

0.75

1

1.25

*以上仅为代表性产品,派生产品可根据客户要求制作!

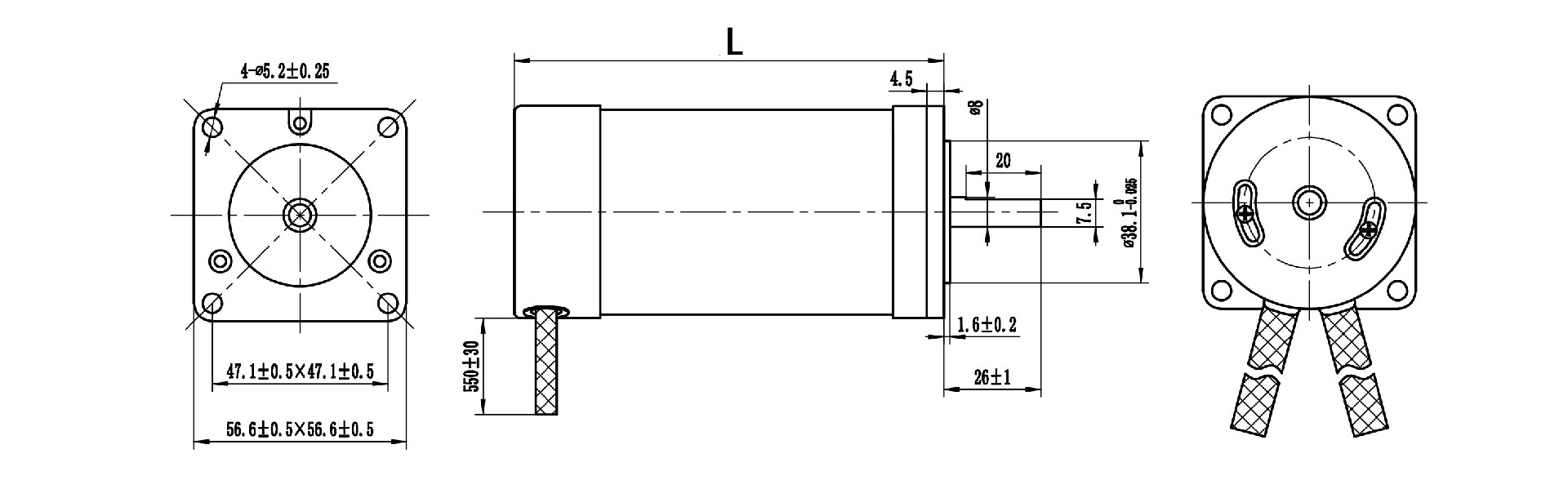

 Dimensions(外形图): unit=mm
